Při hledání různých zajímavých eternitových zařízeních, jsem narazil na síťový modul pro platformu ARDUINO. Nedalo mi to a podíval jsem se na zoubek zajímavému kusu HW, který je určen všem lidem, kteří si chtěli zkusit jednoduše naprogramovat vlastní logický obvod.

Logické elektronické obvody jsou všude kolem nás, aniž by jsme o nich věděli. Takový elektronický obvod může být termostat našeho topení , osvětlení vánočního stromečku či hračka na dálkové ovládaní. Pokud Vás někdy zajímalo, jak složité je naprogramovat si vlastní obvod, systém ARDUINO, který pochází z Itálie, Vám na tuto otázku odpoví. Za pár korun si můžete pořídit zařízení, které během pár jednoduchých kliků můžete přeměnit v cokoliv, co si zamanete. Pomoci jednoduchého programovacího jazyku, velmi podobného například PHP, můžete začít rozjet vlastní projekt. Ten je zdarma dostupný na stránkách projektu a není závislý na operačním systému počítače.

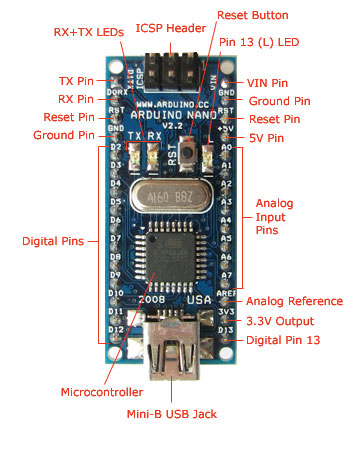

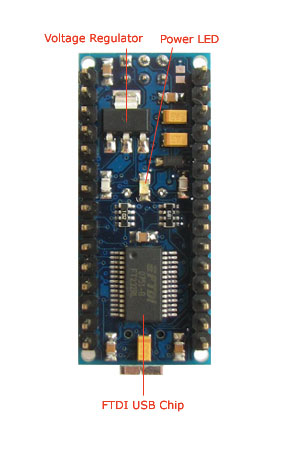

arduino arduino

Já si pro test obědnal nejlevnější a také nejmenší destičku s označením ARDUINO NANO V3. Celý obvod se na Aukru dá sehnat okolo 400 kč. Pak již stačí připojit USB kabel a můžete si začít hrát s elektronickými obvody. Já si ještě pořídil zkušební nepájivé pole a pár led diod s odpory, abych mohl jednoduše a rychle sestavovat testovací obvody.

Deska je osázena 12 digitálními vstupy / výstupy a 8 analogových vstupu / výstupu. Které můžete použít k čemukoliv chcete. Samotná základní deska by však nebyla nic moc, kdyby kolem tohoto projektu nebyla tak neuvěřitelná podpora uživatel. Navíc je k tomuto systému možné dokoupit a připojit spoustu dalších modulů. Například modul pro sítovou komunikaci, bluetoth komunikaci , teplotní čidla nebo ruzné zobrazovací displeje. Servomotory a další a další příslušenství, díky nimž si můžete s této stavebnice postavit opravdu cokoliv. Díky obrovské komunitě se máte na koho obrátit i v situaci, kdy se stavebnice nechová přesně tak jak by jste chtěli.

Stránka projektu

http://arduino.cc/

Technický popis Modulu Arduino NANO

Microcontroller Atmel ATmega168 or ATmega328

Operating Voltage (logic level) 5 V

Input Voltage (recommended) 7–12 V

Input Voltage (limits) 6–20 V

Digital I/O Pins 14 (of which 6 provide PWM output)

Analog Input Pins 8

DC Current per I/O Pin 40 mA

Flash Memory 16 KB (ATmega168) or 32 KB (ATmega328) of which 2 KB used by bootloader

SRAM 1 KB (ATmega168) or 2 KB (ATmega328)

EEPROM 512 bytes (ATmega168) or 1 KB (ATmega328)

Clock Speed 16 MHz

Dimensions 0.73" x 1.70"

Specifikace ArduinoBoardNano
